Пульт автоматического управления дозированием химических реагентов «Alchemist PH, RX»

PoolStyle «Alchemist PH, RХ».

Пульт автоматического управления дозированием химических реагентов «PH-» и «CL»

(с четырехстрочным информационным дисплеем и энкодером).

Дозация хим. реагента Cl происходит по показаниям электрода RХ.

НАЗНАЧЕНИЕ:

Пульт автоматического управления дозированием химических реагентов «Alchemist PH, Rx» предназначен для дозирования химических реагентов «Ph минус» и «CL» в систему водоподготовки плавательных бассейнов, с целью контроля и поддержания заданного значения концентрации Ph и CL в воде бассейна, по показаниям электродов Ph и Rx соответственно, в автоматическом режиме.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

• Меню на русском языке, с подсказками и полной информацией о текущем состоянии устройства.
• Интуитивно понятное управление и навигация по меню устройства.
• Информативный 4-х строчный, русскоязычный дисплей.
• Наличие предохранителей для дополнительной защиты оборудования от скачков тока.
• Динамик для подачи звукового сигнала в случае аварийной ситуации.
• Часы реального времени с возможностью настройки текущих значений.
• Устройство оснащено измерительной ячейкой на два электрода. Измерительная ячейка входит в стандартной комплектацию.
• Навигация по «меню» и управление настройками производится посредством нажатия и поворота ручки энкодера
• Возможность установки и эксплуатации устройства на бассейны объёмом от 40 литров до 200 м3.
• Возможность установки и эксплуатации устройства на плавательные бассейны объёмом более 200 м3. При этом вместо перистальтических насосов, используются мембранные насосы. Насосы подбираются по их производительности в соответствии с объёмом бассейна (по запросу заказчика).
• Уникальный цикличный алгоритм измерения текущих значений концентрации хим. реагентов PH и CL в воде, а также дозирования хим. реагентов «PH-» и «CL» в систему водоподготовки плавательного бассейна.
• Функция настройки максимального и минимального граничного значения концентрации PH и CL в воде плавательного бассейна. Настройки граничных значений PH и Rx производится в «меню» устройства.
• Измерение текущего значения концентрации хим. реагента PH в воде и дозирование его в систему водоподготовки плавательного бассейна, происходит в автоматическом режиме. Дозирование хим. реагента происходит (в случае необходимости) после сравнения, заданного (сохраненного в памяти устройства) и текущего (измеренного) значения хим. реагента, по показаниям электрода «PH», при прохождении полного цикла (дозирование–перемешивание–измерение).
• Измерение текущего значения концентрации хим. реагента Cl в воде и дозирование его в систему водоподготовки плавательного бассейна, происходит в автоматическом режиме по показаниям электрода «Rx». Дозирование хим. реагента происходит (в случае необходимости), после сравнения заданного (сохраненного в памяти устройства) и текущего (измеренного) значения концентрации хим. реагента в воде бассейна, по показаниям электрода «Rx» при прохождении полного цикла (дозирование–перемешивание–измерение).
• Пропорциональное дозирование хим. реагентов PH и Cl, в зависимости от текущего значения показаний электродов (чем ближе значение показаний электродов РН и Rx, к заданному значению, тем меньше доза впрыскиваемого хим. реагент РН и CL в систему водоподготовки плавательного бассейна).
• Калибровка электродов:
• Контроль потока. Функция отключения режима дозации хим. реагентов Ph и Cl в случае отключения насоса Фильтрационной Установки плавательного бассейна. Контроль потока может производиться, как по наличию питания на насосе Фильтровальной Установки, так и по датчику потока, установленного в системе водоподготовки.
• Клеммы, для подключения датчиков наличия химии в канистре, для каждого хим. реагента.
• Раздельное дозирование хим. Реагентов Ph и Cl исключает возможность перемешивания этих хим. реагентов в системе водоподготовки, а значит предотвратит возникновение не желательной химической реакции Ph и Cl в трубопроводной системе.
• Функция настройки максимально допустимого объёма (в литрах) хим. реагентов Ph и Cl, которое может быть отдозировано, для достижения заданного значения его концентрации в воде бассейна. При достижении верхней границы заданного объёма в случае, если концентрация хим. реагента в воде не достигла заданного значения, станция автоматически перейдет в аварийный режим и выдаст сообщение об аварии.
• Функция настройки эффективности дозации каждого хим. реагента в % (по умолчанию 100%).
• Автоматический контроль герметичности гидравлической системы забора и дозирования хим. реагентов. Алгоритм контроля герметичности гидравлической системы, предотвратит неконтролируемый выброс хим. реагентов в тех. помещение, при нарушении ее герметичности. При этом оборудование переключится в аварийный режим работы и подаст аварийный звуковой сигнал.
• Защита от неконтролируемого выброса хим. реагентов в воду бассейна. Алгоритм защиты от неконтролируемого выброса, предотвратит неконтролируемый выброс хим. реагентов в систему водоподготовки бассейна, в случае выхода из строя электродов. При этом оборудование переключится в аварийный режим работы с подачей аварийного звукового сигнала.
• Автоматический контроль наличия хим. реагентов и их качества. Алгоритм контроля наличия и качества хим. реагентов, срабатывает при отсутствии или недостаточной концентрации дозируемого хим. реагента в систему водоподготовки плавательного бассейна. При этом оборудование переключится в аварийный режим работы и подаст аварийный звуковой с.
• Специальный режим – «Быстрая настройка». Настройка параметров дозации хим. реагентов, в систему водоподготовки, используя только значение кубатуры бассейна.
• Звуковая сигнализация, в случае возникновения аварийных ситуаций
• Наличие сухого контакта для подключения устройства визуального контроля аварийных ситуаций (например, лампочки) или других систем мониторинга.
• Возможность подключения системы удаленного мониторинга. Дополнительный модуль для подключения по Wi-Fi (дополнительная опция, не входит в стандартную комплектацию).
• Интерфейс RS485, Modbus – для подключения систем умного дома (дополнительная опция по запросу, в стандартную комплектацию не входит).
• Возможность подключения дополнительных насосов (220В) другого типа и(или) производительности, для увеличения объёма подачи хим. реагентов в систему водоподготовки плавательного бассейна (подключаются параллельно штатным насосам).
• Уникальный цикличный алгоритм дозирования хим. Реагента Ph и CL с возможностью самоадаптации к текущим условиям работы.

- Калибровка электрода «РН» производится по двум точкам. (калибровочные растворы РН7 и РН9 входят в стандартную комплектацию устройства).

-Калибровка электрода «Rx» производится по 470 раствору. Калибровка по 470 раствору всегда производится в ручном режиме (калибровочный раствор 470 входят в стандартную комплектацию устройства).

Калибровка электрода «Rx» по 650 раствору, по умолчанию производится на производстве. Значение данного показателя записано в память устройства.

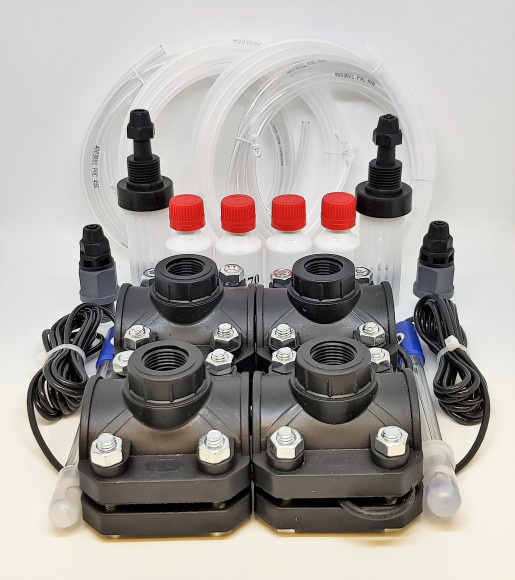

Комплектация:

• Пульт управления дозацией Alchemist Ph Cl (Батарейка CR2032 не требуется) – 1шт
• Электрод Рx – 1шт
• Электрод Ph – 1шт
• Седелка с резьбовым отводом Д50, 1/2" – 4шт
• Футорка 1/2" на 3/8" – 2шт
• Гермоввод c резьбой 1/2" для установки электрода – 1шт
• Клапан забора хим. Реагентов – 2шт
• Клапан впрыска хим. Реагентов – 2шт
• Трубка забора хим. Реагентов – 2шт
• Трубка впрыска хим. Реагентов – 2шт
• Жидкость калибровочная Ph 7 – 1шт
• Жидкость калибровочная Ph 9 – 1шт
• Жидкость калибровочная Rx 470 – 1шт
• Инструкция по монтажу и эксплуатации – 1шт
